El correcto planteamiento de un plano de un laboratorio condiciona directamente variables críticas como la bioseguridad, la contención química, la eficiencia del flujo operativo y el cumplimiento regulatorio.
Y es que, a diferencia de otros espacios técnicos, el diseño de un plano de un laboratorio exige integrar simultáneamente distintos criterios de arquitectura, ingeniería de instalaciones (HVAC, gases, electricidad), la normativa de prevención de riesgos laborales y ciertos requisitos específicos de cada disciplina. Por ello, comprender cómo hacer un plano de un laboratorio implica abordar el proyecto desde una perspectiva multidisciplinar en la que cada decisión de layout tiene implicaciones operativas y de seguridad medibles.
A continuación, desde MBY Lab Solutions, analizamos en detalle los principios fundamentales que intervienen en el diseño de un plano de un laboratorio. ¿Qué necesitas saber? Toma nota:
¿Cómo hacer un plano de un laboratorio?
El primer paso en la definición de un plano de un laboratorio es la organización del espacio. Este debe responder a la lógica del flujo de trabajo y a la minimización de riesgos derivados de la manipulación de sustancias o muestras.
En términos generales, el diseño debe garantizar una circulación eficiente, evitando cruces entre flujos limpios y sucios. Esto es especialmente relevante en el plano de un laboratorio clínico, donde las muestras biológicas siguen un recorrido definido desde la recepción hasta el análisis y posterior eliminación o archivo.
De esta forma, de manera general, en el plano de un laboratorio, la zonificación funcional suele estructurarse en áreas diferenciadas, aunque conectadas operativamente:
- Zona de recepción y preparación de muestras
- Zona analítica o de trabajo experimental
- Zona de almacenamiento de reactivos y consumibles
- Zona de lavado y descontaminación
- Área de gestión de residuos
Estas áreas deben integrarse de forma coherente en el plano, evitando interferencias entre procesos incompatibles y reduciendo desplazamientos innecesarios del personal.
En el caso del plano de un laboratorio químico, el diseño espacial adquiere una dimensión adicional, ya que debe contemplar la manipulación de sustancias peligrosas y la necesidad de sistemas de contención y ventilación específicos.
Normativa aplicable en el plano de un laboratorio y consideraciones NTP a tener en cuenta
El diseño del plano de un laboratorio no puede entenderse sin el cumplimiento estricto de la normativa vigente. En España, las Notas Técnicas de Prevención (NTP) del Instituto Nacional de Seguridad y Salud en el Trabajo (INSST) constituyen una referencia clave en la definición de buenas prácticas en el diseño de espacios destinados a laboratorio
Entre las más relevantes para el diseño de un plano de laboratorio, desde MBY Lab Solutions, diferenciamos:
- NTP 551, centrada en la prevención de riesgos en el laboratorio.
- NTP 725, relativa al almacenamiento de productos químicos.
- NTP 1188 relativa a las vitrinas de gases: requisitos de seguridad, tipos y selección.
A nivel normativo general, también resultan esenciales el Real Decreto 486/1997 sobre condiciones mínimas de seguridad en lugares de trabajo y el Real Decreto 374/2001 sobre la exposición a agentes químicos.
Estas normativas establecen aspectos críticos como la ventilación mínima, las distancias de seguridad entre puestos de trabajo, los materiales resistentes a agentes químicos y la correcta gestión de la exposición del personal. En consecuencia, cualquier plano de un laboratorio que presente riesgos y sus áreas o de un laboratorio con riesgo químico debe diseñarse bajo estos parámetros desde su fase inicial.
Tipologías de mobiliario en el diseño de laboratorios
Por otro lado, el mobiliario en un laboratorio no es un elemento accesorio, sino parte estructural del diseño, por lo que su correcta selección influye directamente en la seguridad, la ergonomía y la eficiencia del espacio.
Las bancadas de laboratorio son el elemento central del diseño. Estas deben fabricarse con materiales resistentes tanto mecánicamente como a agentes químicos y deben poder configurarse en formato perimetral o central según la operativa del laboratorio. En muchos casos, integran suministros de gases técnicos, fluidos o electricidad, lo que condiciona su ubicación en el plano.
Junto a ellas, los sistemas de almacenamiento cumplen una función crítica. Los armarios para reactivos químicos, especialmente los destinados a productos inflamables o corrosivos, deben ubicarse conforme a normativa específica y, en muchos casos, contar con ventilación forzada o sistemas de contención.
En el caso del plano de un laboratorio escolar, el mobiliario puede verse simplificado, priorizando la resistencia mecánica, la seguridad pasiva y la facilidad de uso, dado el entorno educativo en el que se desarrolla la actividad.
Claves básicas para la ubicación de equipos críticos en el plano de un laboratorio
Otro de los aspectos más determinantes a la hora de definir el plano de un laboratorio es la correcta ubicación de los equipos, principalmente los de mayor tamaño y peso que, además, requieren de instalaciones especiales para su funcionamiento. Hablamos de equipos como HPLC’s, ICP’s, cromatógrafos de gases, etc…, ya que su disposición condiciona tanto la seguridad operativa como la eficiencia del flujo de trabajo.
¿Dónde ubicar las vitrinas de gases en el plano de un laboratorio?
Las vitrinas de gases deben situarse en zonas estratégicas del laboratorio, evitando corrientes de aire cruzadas y asegurando una extracción eficiente. Su ubicación debe facilitar el acceso del usuario sin interferir con las zonas de tránsito, y preferiblemente cerca de las áreas donde se manipulan sustancias volátiles o peligrosas.
La normativa UNE-EN 14175 establece los requisitos técnicos para su instalación, incluyendo parámetros de contención, estabilidad del flujo de aire y sistemas de ventilación. Por ello, en el diseño del plano de un laboratorio de cualquier laboratorio químico, estas unidades deben considerarse desde la fase conceptual del proyecto arquitectónico.
¿Y las campañas de extracción o sistemas de aspiración localizada?

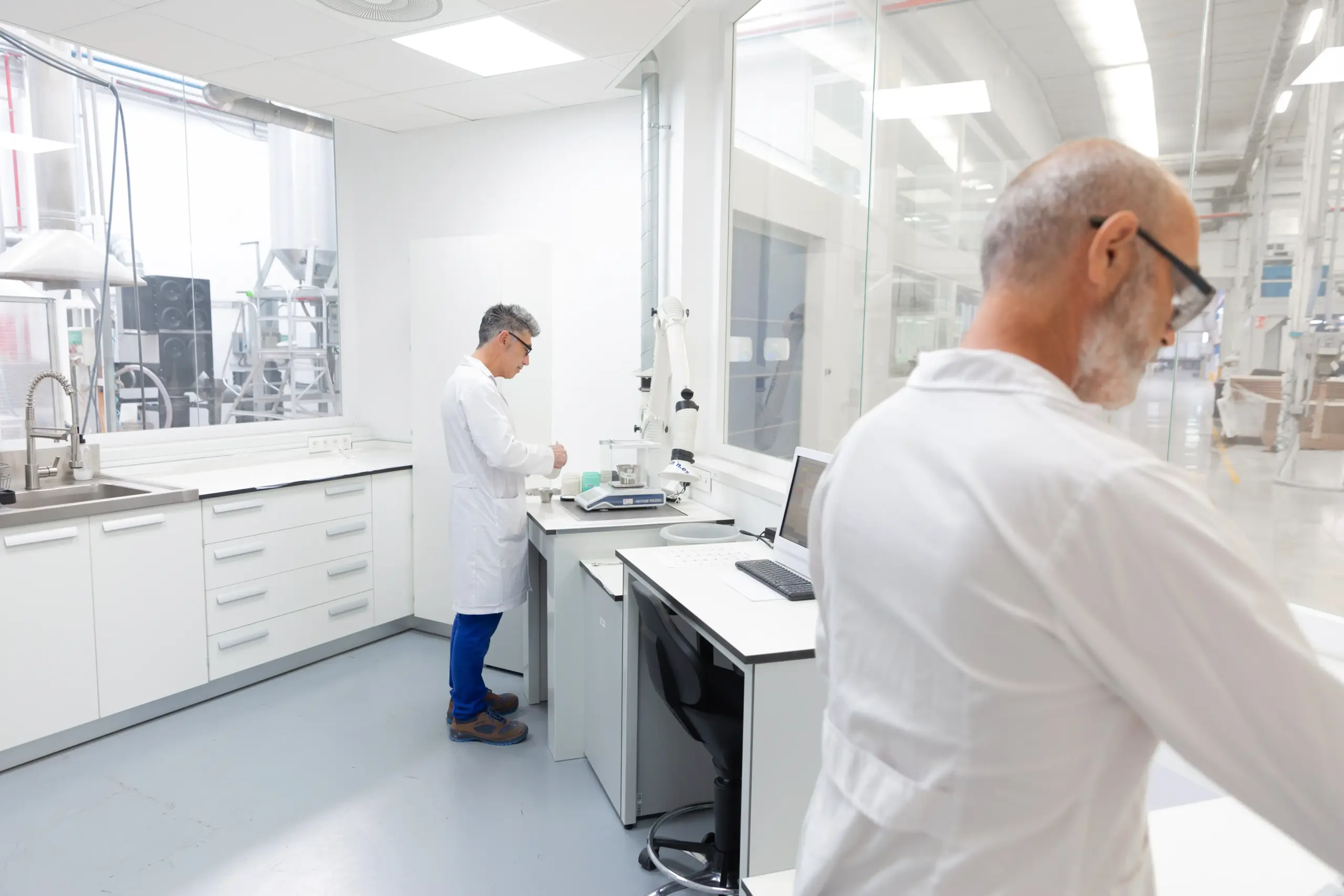

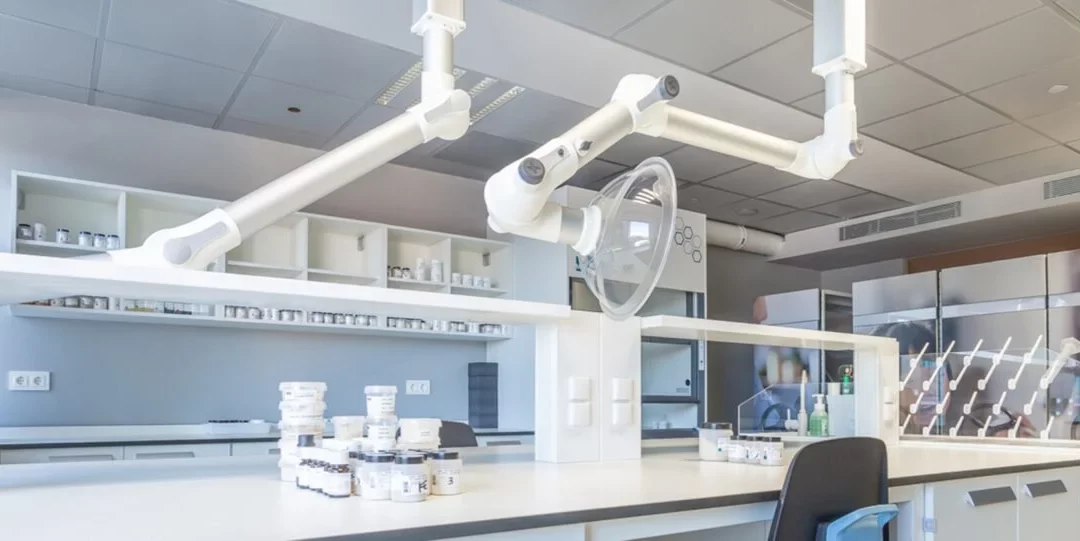

Junto a las vitrinas de gases, las campanas de extracción o sistemas de aspiración localizada constituyen otro elemento crítico en el control de la exposición a contaminantes, olores o altas cargas térmicas.
Su correcta ubicación es esencial en zonas donde se generan vapores, aerosoles o partículas, especialmente en procesos de preparación de muestras o manipulación de reactivos fuera de la vitrina. A diferencia de las vitrinas, estos sistemas están más orientados a la captación puntual en el origen de emisión, por lo que su integración debe alinearse con el diseño del puesto de trabajo.
Integración de otros equipos críticos en el plano de un laboratorio
Otros equipos, como espectrofotómetros, centrífugas o cabinas de bioseguridad, también requieren condiciones específicas de ubicación. Por ejemplo, los equipos sensibles a vibraciones deben instalarse en superficies aisladas, mientras que las cabinas de bioseguridad deben ubicarse en zonas de flujo controlado para evitar contaminaciones cruzadas.
Buenas prácticas generales en la elaboración del plano de un laboratorio
Más allá del cumplimiento normativo, existen una serie de buenas prácticas generales a tener en cuenta en el plano de un laboratorio que optimizan el rendimiento global del mismo. Una de las más importantes es el diseño basado en flujo de trabajo, que permite reducir desplazamientos innecesarios y mejorar la eficiencia operativa.
Otro principio clave es la modularidad del espacio. Así, un plano de un laboratorio óptimo debe permitir futuras modificaciones sin necesidad de intervenciones estructurales complejas, especialmente en entornos de investigación o laboratorios clínicos donde la tecnología evoluciona rápidamente.
Asimismo, la seguridad debe integrarse desde el diseño inicial y no como un elemento añadido. Esto incluye la correcta ubicación de salidas de emergencia, duchas de seguridad, sistemas de ventilación y rutas de evacuación claramente definidas.
Plano de un laboratorio según su tipología y actividad
Por otro lado, aunque los principios generales a la hora de diseñar el plano de un laboratorio son comunes, cada tipo de laboratorio presenta particularidades específicas que es necesario tener en cuenta. Desde MBY Lab Solutions, entramos en las principales:
Plano de un laboratorio clínico
En el caso del plano de un laboratorio clínico, el diseño se centra en la trazabilidad de muestras, la automatización de procesos y la separación estricta entre áreas limpias y potencialmente contaminadas. Esto implica circuitos de flujo muy definidos y una alta integración tecnológica.
Plano de un laboratorio químico
Por otro lado, el plano de un laboratorio de química prioriza la seguridad frente a agentes químicos, con especial atención a la ventilación, la contención de sustancias peligrosas y la correcta distribución de vitrinas de gases.

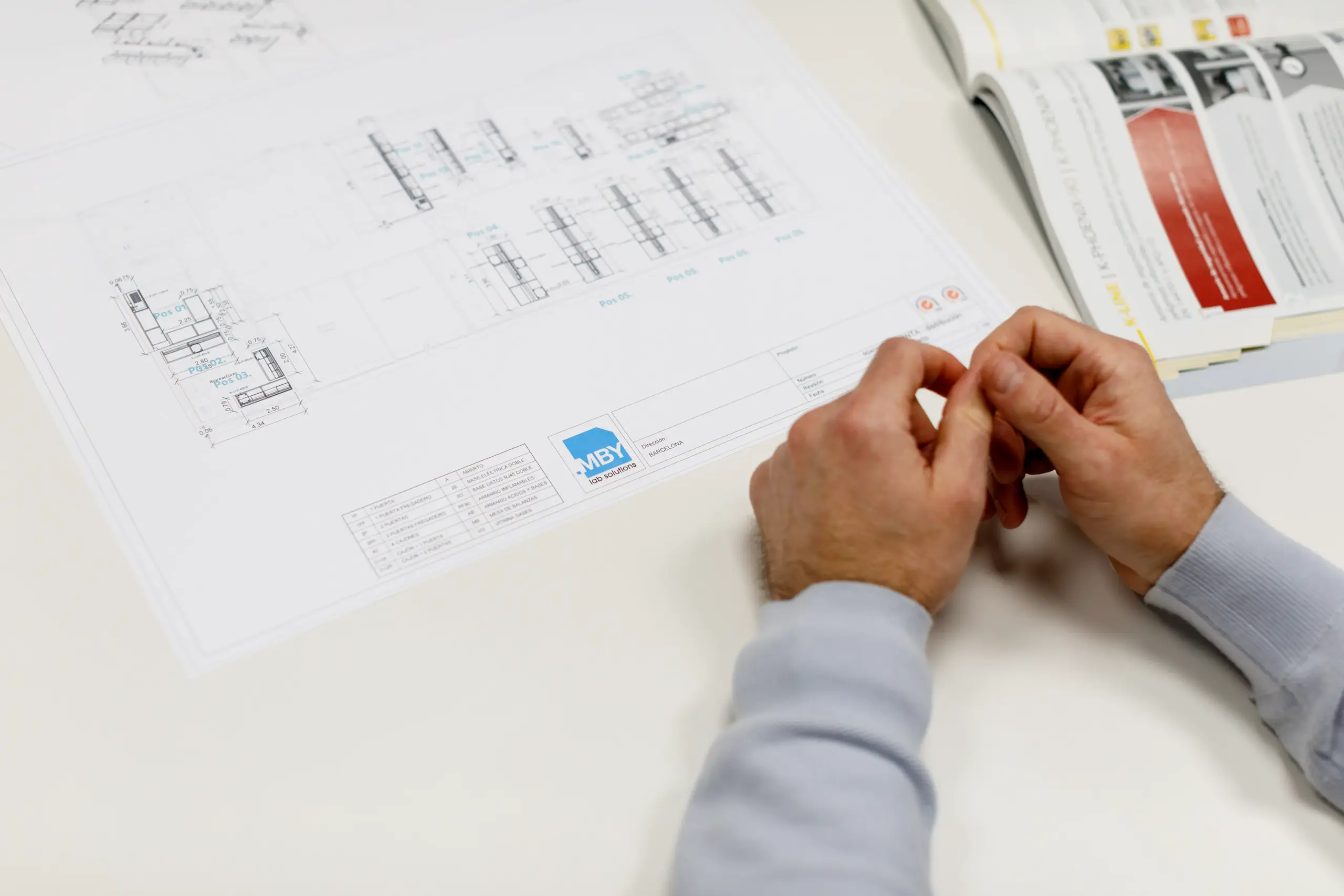

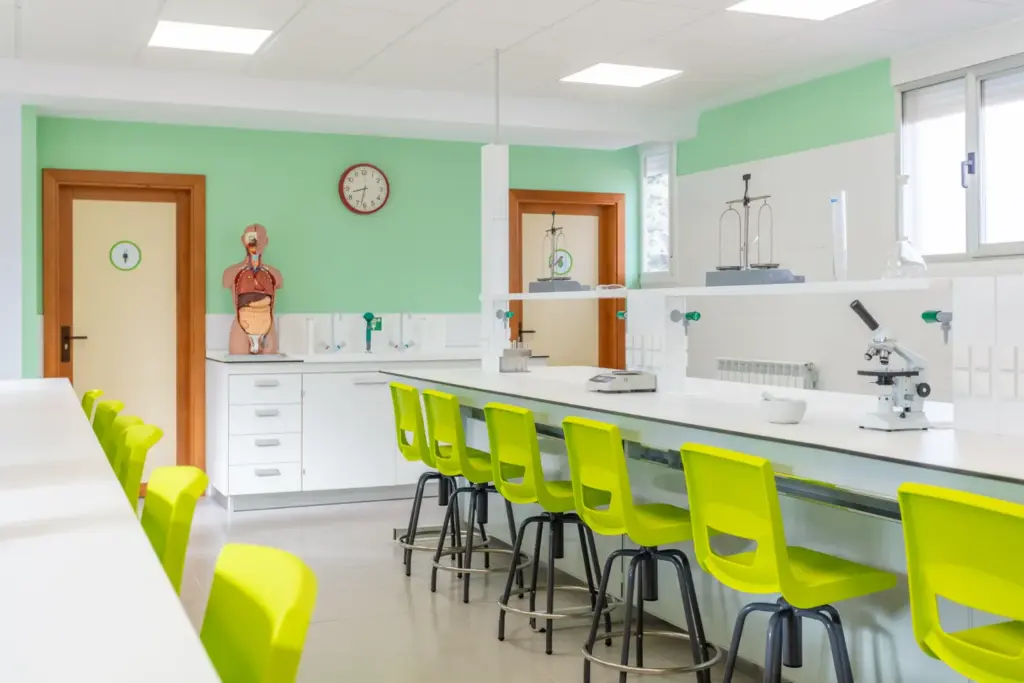

Plano de un laboratorio escolar
En entornos educativos, el plano de un laboratorio escolar simplifica estos requisitos, aunque mantiene la seguridad como eje principal. Además, el diseño suele ser más flexible, incluyendo un mobiliario resistente y una distribución pensada para la supervisión docente.
En definitiva, el diseño del plano de un laboratorio es un proceso altamente técnico que requiere integrar aspectos fundamentales referentes a la normativa, funcionalidad y seguridad, de manera que la correcta planificación del espacio, la selección adecuada del mobiliario y la ubicación estratégica de los equipos son factores determinantes en el rendimiento del laboratorio.
En este contexto, la experiencia en ingeniería de laboratorios resulta clave para transformar requisitos técnicos en espacios eficientes, seguros y adaptados a las necesidades reales de cada disciplina científica.
¿Necesitas asesoramiento profesional para abordar el diseño del plano de un laboratorio? En MBY Lab Solutions estaremos encantados de proporcionarte la información que necesites. Contacta con nosotros.
Preguntas frecuentes
¿Qué factores condicionan el diseño de un plano de un laboratorio?
El diseño de un plano de un laboratorio depende de factores técnicos, normativos y operativos. Entre los más importantes están el tipo de actividad (clínica, química, educativa, etc…), los sistemas de ventilación (HVAC), la gestión de residuos, la contención de riesgos y la integración de instalaciones como gases, electricidad o vacío.
Todo debe definirse desde el inicio del proyecto, ya que cualquier cambio posterior puede afectar a la seguridad o a la eficiencia del laboratorio.
¿Cuál es el error más común al diseñar un laboratorio?
El error más habitual es no considerar el flujo real de trabajo, lo que provoca recorridos ineficientes y cruces entre zonas incompatibles. También es frecuente infraestimar la importancia del mobiliario o de la ventilación localizada, así como no prever futuras ampliaciones del laboratorio ni la instalación de equipos con necesidades especiales.
¿Cómo influye la normativa en el diseño del laboratorio?
La normativa define criterios técnicos obligatorios que afectan directamente al diseño del plano. Las NTP del INSST y los reales decretos de seguridad laboral establecen requisitos sobre ventilación, distancias, materiales y exposición a riesgos.
¿Qué requisitos mínimos debe cumplir un plano de un laboratorio?
Un plano de laboratorio debe garantizar seguridad, ventilación adecuada, accesibilidad a equipos, separación de áreas críticas y cumplimiento normativo. Además, debe asegurar una correcta gestión de residuos y una distribución que evite cruces entre flujos de trabajo incompatibles.
¿Qué aspectos de seguridad son críticos en el diseño de un laboratorio?
Son esenciales la ventilación localizada, las rutas de evacuación, la correcta ubicación de equipos peligrosos, el uso de materiales resistentes y la separación de áreas limpias y sucias.
¿Cómo debe ser la ventilación en un laboratorio?
Debe ser constante, controlada y adaptada al tipo de actividad. En muchos casos se requiere extracción localizada mediante vitrinas de gases o campanas de aspiración, además de ventilación general del espacio.
¿Qué tipo de suelo y materiales se utilizan en un laboratorio?
Se emplean materiales resistentes a productos químicos, antideslizantes y fáciles de limpiar, como resinas epoxi o vinílicas técnicas. En superficies de trabajo, son habituales los laminados fenólicos o encimeras de alta resistencia química.
